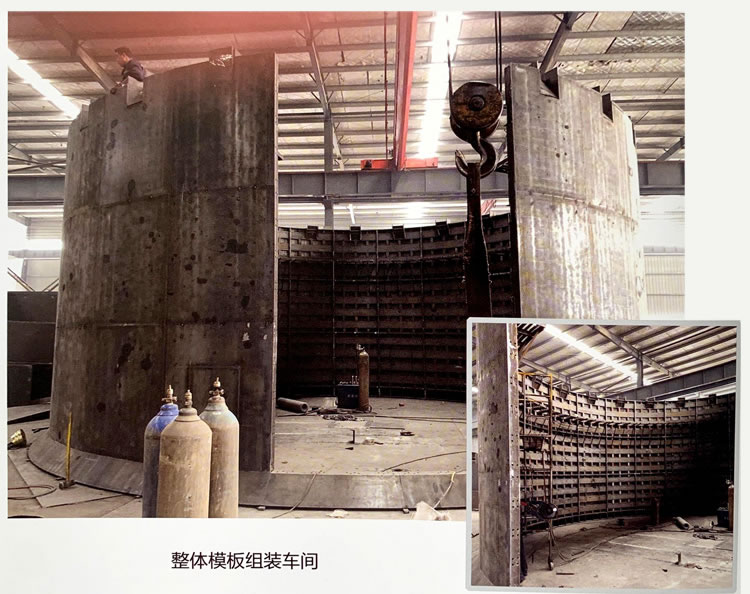

立井整体移动金属模板主体结构为多块圆弧形金属板块连接形成单缝式环形结结，并由数层圆环连成只有一个收缩口的刚性模板。模板支脱模动作通过气动液压泵驱动一组伸缩液压缸，并通过手动液压阀实现的。安装在主体模板下端的 下刃脚，能防治混凝土跑浆，实现了下行砌壁方式。该模板具有刚性大整体强度高，多次拆装后变形量小的特点，液压收缩机构能够灵活的进行脱模、立模。因而，在煤矿和金属矿山井筒砌壁时被广泛使用。
技术参数
|
直径(米) |
4.0-11.0 |
|
高度(米) |
2.5-6.0 |
|
悬吊方式 |
稳车(凿井绞车) |
|
液压工作压力(兆帕) |
16-24 |
